1,、儀表索引表
本表按各種被檢測工藝參量如溫度、壓力,、流量等順序填寫儀表回路,。填寫內容包括序號、回路號,、儀表位號,、用途、儀表名稱,、管道設備號,、流程圖號、規格書號,、信號類型,、I/O類型、備注等,。
2,、儀表規格書（儀表數據表）

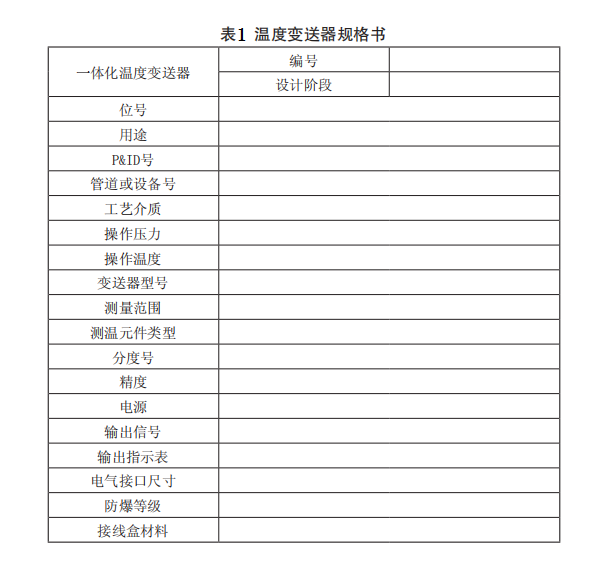

儀表規格書（儀表數據表）包含項目中所有儀表設備的工藝參數及儀表技術參數，是廠方,、用戶訂貨和施工單位領取設備的依據,，此表的填寫要正確嚴格，技術規格要詳細,，工藝數據要齊全,。一體化溫度變送器規格書見表1,。
3、材料表
是廠方,、用戶訂貨和施工單位領料的依據,，按照管材、型材,、電線電纜,、橋架、閥門,、電氣連接件,、管件、緊固件等類別統計材料,。
4,、儀表電纜連接表
包括主、支電纜的編號,、型號,、規格、長度,、端子號等,，補償電纜與控制電纜分開填寫。
5,、報警和聯鎖數據表
提供項目中報警和聯鎖工藝參數值,，包括儀表位號、報警單位,、高（H）,、低（L）、高高（HH）,、低低（LL）數值,。
6、DCS 監控?cái)?shù)據表
用于DCS的組態和工藝過程監視,，包括DCS監控的儀表位號、控制設定值,、報警聯鎖設定值,、輸入輸出方式、供電方式等,。
7,、儀表位置圖
在工藝設備圖上標注出設備位號，用規定符號畫出儀表的位置及標高,。
8,、儀表安裝圖
包括儀表在設備或管道上安裝的連接圖,、儀表電纜連接圖、安裝方案涉及的管閥件規格,、數量,。
9、安全儀表系統聯鎖邏輯圖
包括輸入與輸出信號的來源去向,、位號,、用途、執行元件的聯鎖動作,，應用邏輯符號表示輸入與輸出間的邏輯關系,。
