儀表知識分享，雷達液位計的天線型式有哪些
發布時間：2021-08-31 12:31:08

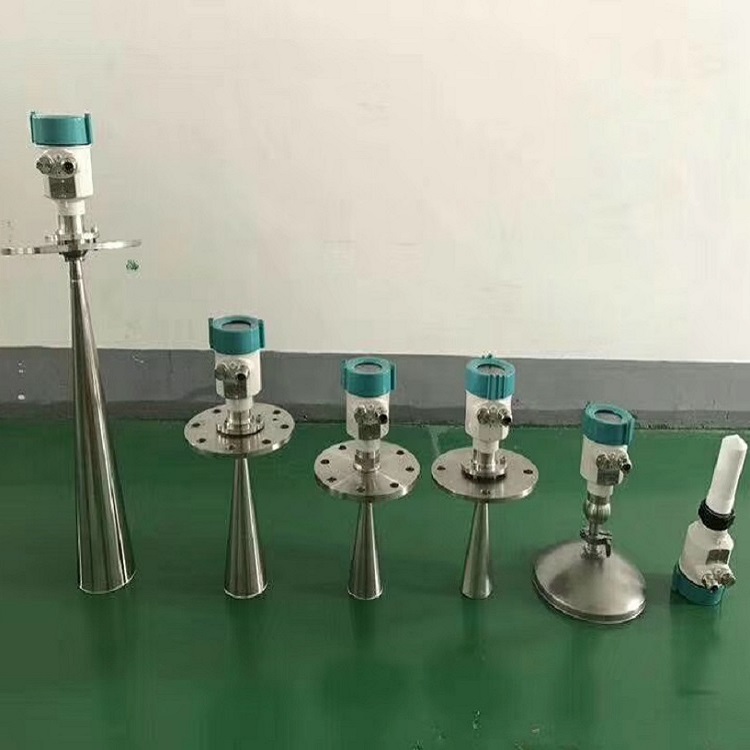

雷達液位計根據天線型式的劃分,，有以下類型：錐型天線,、拋物面天線、喇叭型天線,、長喇叭型天線,，如圖1所示,。
錐型天線采用多點發射雷達波的工作方式，所以它能夠發出一種叫做平面螺旋波的雷達波型,，該型式天線的特點是波束窄,，能量集中。在含有導波管的內浮頂或外浮頂儲罐中的應用較多,。天線上冷凝的液滴將由于重力作用流到錐體中心滴落,，可有效減少對雷達波的干擾。
拋物面天線的雷達波,，采用單點發射的工作方式,，經過拋物面的反射，形成發散的雷達波,，該型式天線同樣具備波束窄,，能量集中的特點。通常用于儲存粘稠和嚴重凝結物料的拱頂罐液位測量,，也可用于介電常數較低的物料的液位測量,，測量距離遠。為了防止冷凝掛料,，拋物面天線采用了水滴型設計方式,。
喇叭型天線同樣采用單點發射雷達波的工作方式，經過喇叭面的反射,，形成發散的雷達波,，通常用于測量不需要導管的拱頂罐的水平測量，測量距離比拋物面天線小,。由于整個喇叭天線伸入罐里,，與罐內溫度無較大差異，所以在天線上基本不會有冷凝的現象出現,。
長喇叭型天線也是采用單點發射雷達波的工作方式，經過喇叭面的反射,，形成發散的雷達波,，專門用于球罐液位測量，同時必須增加配套導波管才能使用,。為了方便雷達液位計的在線維護,，增設了一體化球閥安裝在喇叭口的頂部。
