蒸汽管道中常見的噴嘴流量計工作原理及類型
發布時間：2021-08-27 08:02:33
1,、噴嘴流量計的工作原理

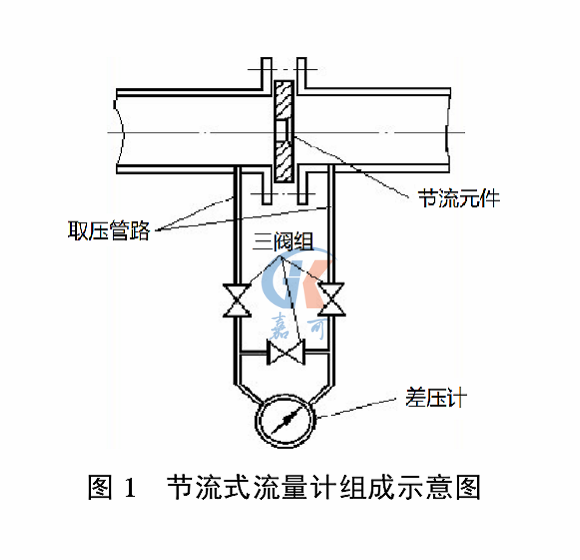

噴嘴流量計屬于節流式流量計,，如圖1所示，主要由節流裝置和差壓計組成的流量測量儀表,，由三部分組成：
（1）將被測流體的流量轉換成差壓信號的節流裝置,，包括節流元件、取壓裝置,、前后測量管,，節流元件是在直線管道中，使流束產生收縮的裝置,；
（2）傳輸差壓信號的信號管路,；
（3）測量差壓值的差壓計或差壓變送器及顯示儀表,。

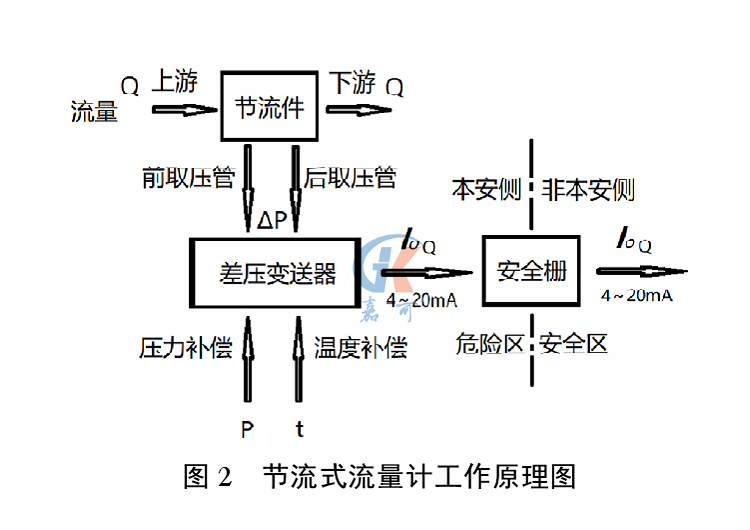

其工作原理是滿管的流體流經管道內的節流裝置，流束在節流元件處收縮,，則流速增加，據能量守恒定律和流動連續性方程,，動壓能和靜壓能在一定條件下可以互相轉換,，流速加快的結果必然要導致靜壓能的降低，因而在節流元件的前后產生了靜壓力差（或稱差壓）,。流體的流速愈大,，在節流元件前后產生的差壓也愈大，所以可通過測量差壓來衡量流體流過節流裝置時的流量大小,，其原理圖,，見圖2。
2,、主蒸汽管道中常見的噴嘴流量計類型
在電站鍋爐主蒸汽管道中,，我們常見到的流量計，以ISA1932噴嘴流量計和長徑噴嘴流量計為主,。
ISA1932噴嘴流量計主要由一個標準噴嘴,、兩支取壓管、兩個環式短節對接焊接而成,。
長徑噴嘴流量計主要由一個長徑噴嘴,、定位銷、支承環,、兩支取壓管,、測量管道組成。
