LWQ型氣體渦輪流量計結構及工作原理
發布時間：2021-06-17 07:57:12
隨著天然氣在現代工業中的應用，氣體計量技術得到快速發展,。由于氣體渦輪流量計的技術相對成熟,，且具有測量準確、結構小巧等特點,，被廣泛應用在天然氣領域中,。

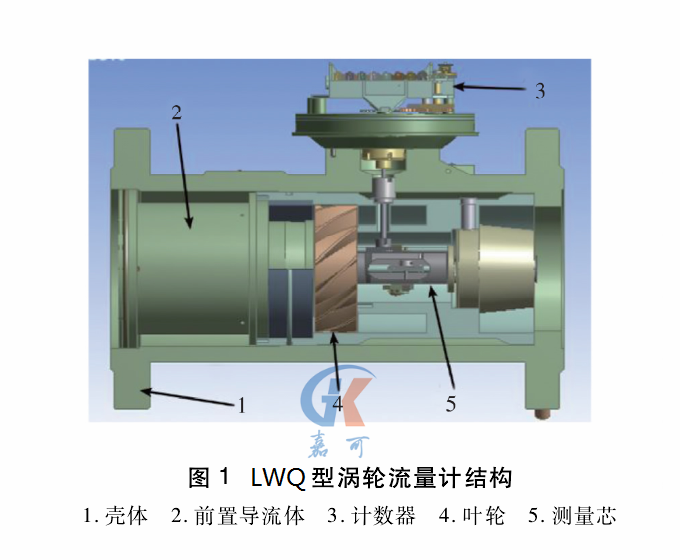

氣體渦輪流量計主要由殼體、前置導流體,、葉輪,、測量芯、計數器等構成,。LWQ型氣體渦輪流量計結構見圖1,。氣體流經前置導流體后推動葉輪旋轉，葉輪的轉速與流經氣體渦輪流量計的氣體體積流量成正相關,。固定在無壓表頭內的計數器通過測量芯內部的減速齒輪組以及安裝在蝸桿上的磁耦合機構測量葉輪的轉速,，從而實現氣體體積流量計量。氣體通過葉輪后,，在出口通道內壓力得到恢復,，通道設計可確保流態的最優化。前置導流體主要對進入氣體渦輪流量計的氣流進行加速,，并消除任何潛在的流體擾動（如渦流,、不對稱流）,，確保即使在小流量下,，氣體渦輪流量計也可以實現準確計量。
