1,、信號壓力的引入
變送器的輸入信號壓力一般有三種方法引入：通過直通終端接頭，通過腰形法蘭及通過閥組,。
1.1通過直通終端接頭

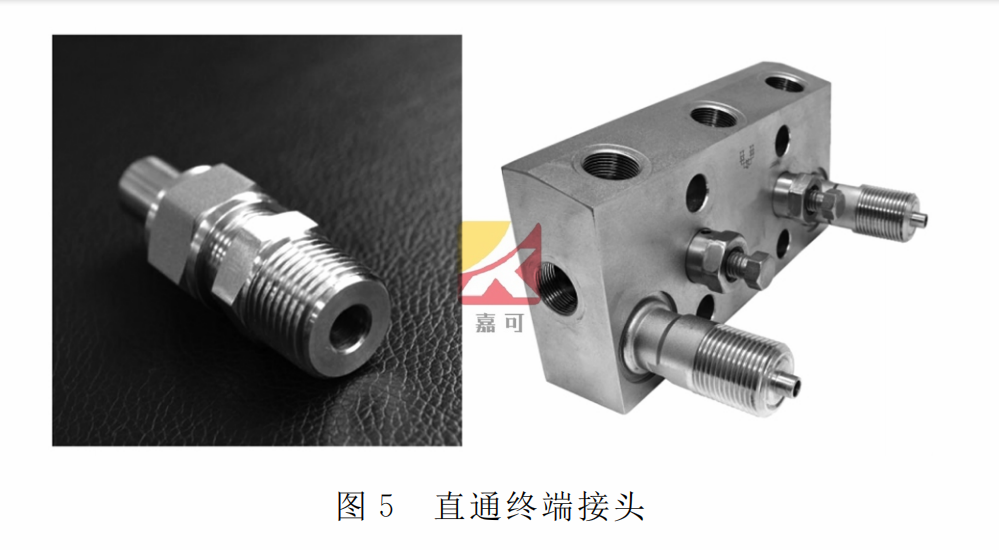

直通終端接頭如圖５,。接頭體上有外螺紋,，它擰到變送器的導壓口。螺紋有各種規格,，以適應不同型號的變送器的需要,。接管和引壓導管相焊，它也有多種規 格,，以配不同直徑和壁厚的引壓導管,。拆卸時，只要把外套螺母擰下,，就可以使變送器和導壓管分開,。
1.2通過腰形法蘭
腰形法蘭是一個小法蘭，形如腰子,，有時也叫橢圓法蘭,。它用兩螺釘固定在變送器的導壓口上，法蘭的一端和變送器相通,，另一端有內螺紋接口,，直通終端接頭或引壓導管即擰在此接口上。
1.3通過閥組相連

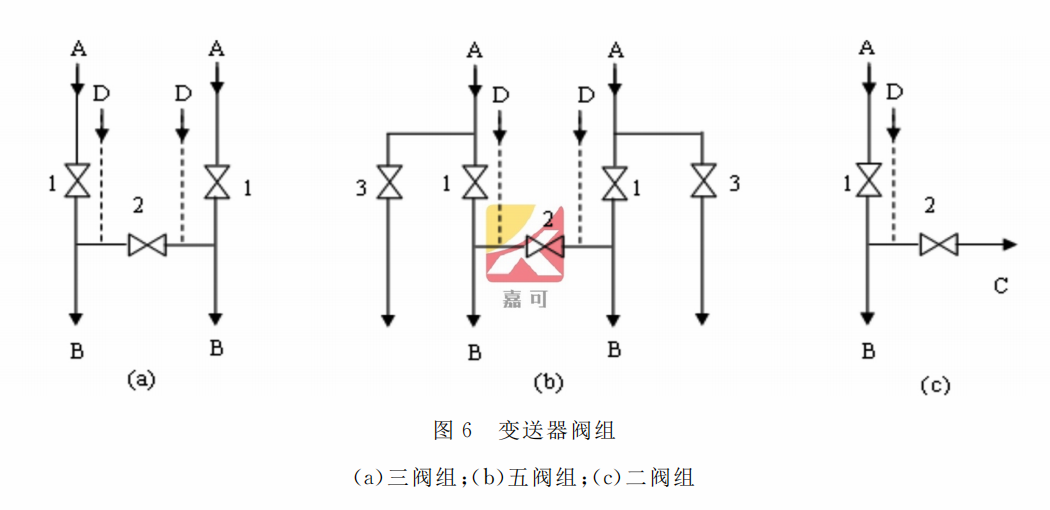

變送器閥組有三閥組,、二閥組,、五閥組等三種。變送器輸入壓力的引入采用了三閥組,。差壓變送器和導壓管的連接也可以通過三閥組,。一體化三閥組由兩個引壓閥１和一個平衡閥２組成。一體化三閥組比單獨的三個閥結構緊湊,，安裝方便,。五閥組是在三閥組的基礎上又增加了兩個排污閥３（放空）。正常工作時,，將兩組排污閥和平衡閥關閉,；儀表對零位時，則將高低壓閥切斷,，打開平衡閥即可,。兩閥組一般用于壓力變送器，通過它將過程壓力和變送器的導壓口相連接,，其工作原理示于圖6（ｃ）,。其中Ａ接工藝導管，Ｂ接壓力變送器導壓口,，Ｃ用于排污或吹掃，Ｄ為校驗口,。兩閥組有時也可和差壓變送器配套使用,。
2,、常用輔助容器
常用的輔助容器有冷凝器、隔離器,、集氣器和沉降器,。被測流體是蒸氣時，在引壓管內以凝結水的形態傳給變送器,，為了使兩引壓管內的液位高度不變,，常在靠近節流裝置的導壓管上安裝冷凝器。另外,，為了防止液體中析出的沉淀堵塞導管,，又在導管最低處安裝沉降器及排污閥以便定期排出污物。集氣器和沉降器是一個空罐,，體積盡可以設計得大一些,，以便放氣排污的周期加長。
