一,、pH傳感器的安裝
1,、安裝角度
pH電極的安裝角度如圖1所示。在安裝pH電極時要盡量保持垂直,，與水平面的夾角不小于15°,，這是為了防止在電極內溶液因傾斜而形成氣泡，不能形成正常的膜電位,。
2,、安裝位置
目前傳感器安裝的位置有pH計安裝在漿液引出管上裝置、帶錐形測量罐pH測量裝置,、帶水平測量罐的pH測量裝置等,。直接安裝在吸收塔循環漿液排出管上裝置，如圖2所示,。該法利用塔內循環漿液的壓力自動排出,，不需要額外動力，但是沖擊力大,，所以在pH傳感器附近裝閥門降低壓力,。盡管如此，pH傳感器仍然磨損嚴重,。
pH傳感器安裝在錐形測量罐中,，如圖3所示。在石膏漿液排出管上引出一個錐形測量罐,，高于排出管,，電極插在測量池上端，這樣減少了漿液中固體物質對電極的沖擊磨損,。這是目前使用最多的方法,，本廠采用這種安裝方式,。該方法結構簡單，維護較方便,，但是污染仍然很嚴重,。

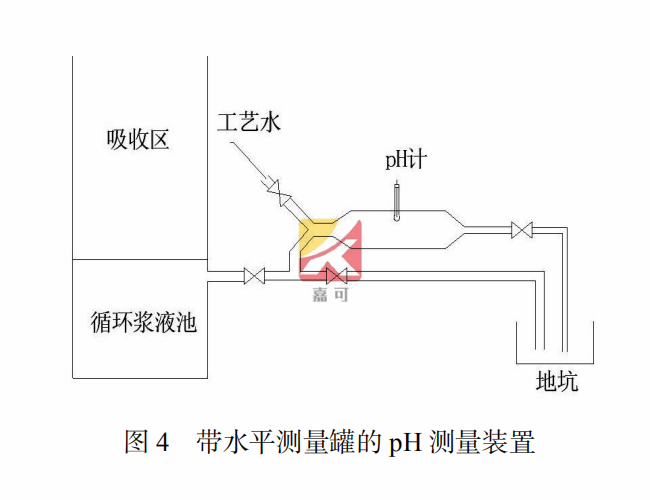

帶水平測量罐的pH測量裝置如圖4所示。帶水平測量罐的pH測量裝置是目前一種新型的測量罐,，罐體水平方向擴容,，循環漿液進入測量罐流速突然降低，固體物質得以沉淀,，電極位于上層“清液”,，可以減少磨損和污染，該測量罐帶有閥門,，引入循環漿液后關閉閥門,，靜置2min，待固體物質沉淀后再讀取pH值,。這種測量罐的缺點是結構復雜,，增加了維護工作量和用電量。
上面介紹的是目前常用的pH安裝方法,，目的都是減輕循環漿液對電極的污染,，其中最常用的是帶錐形測量罐pH測量裝置。然而,，目前所有方法都不能真正做到無污染，因?yàn)闀r(shí)間稍長,，漿液中的固體物質和油膜仍然會覆蓋在pH電極的敏感膜上，保證測量準確度還必須落實在日常維護上,。
二、pH計的維護
pH電極最常見的問題是電極膜的污染，但因?yàn)閜H數據對工藝流程的重要性,，同時作為環保指標,，需要不間斷測量，日常巡檢很難觀察到浸沒在漿液內的電極狀況,。所以,，需另外準備一臺手持式pH計。每隔2h測量一次,，比較就地pH計和手持pH計各自顯示的數值,，若相差大于0.2,，則誤差過大，需要維護,。維護優先順序?yàn)椋呵逑措姌O,、標定電極、更換電極,、更換電纜,、更換變送器。在每項操作前,，都需要比較就地pH計和手持pH計各自顯示的數值,，若誤差大于0.2,，再執行該操作,。以下為各操作注意事項。
電極必須經常清洗,，每班清洗2次,。若電極表面附著褐色物質，一般為石膏,，直接用清水徹底清洗,，配合柔軟的棉布輕輕反復擦拭至完全去除,。當電極表面褐色物質經上述操作無法取出或覆蓋有黑色油膜時，可用pH值為1.0左右稀鹽酸浸泡1min,，再用清水沖洗加上柔軟的棉布輕輕反復擦拭。若一次性無法完全去除,，可重復幾次，直至完全去除表面物質,。標定電極前應先進行溫度補償，本廠使用的JK型pH測量?jī)x帶有自動溫度校正功能,，操作時注意給予30s左右的校正時間,。且必須將電極按清洗步驟清洗干凈,，電極插入標液前需要用該少量標液沖洗濕潤,，保證標液不被污染,。校正時讀數應該取平穩值。
pH電極外殼脆弱,，更換期間每一步都需要輕拿輕放,，以免損壞破裂。與固定套管間的螺紋口需要纏聚四氟乙烯帶,，以免進水導致電極與電纜損壞,。螺紋連接旋轉時需要時刻注意電纜情況，以免電纜擰斷,，盡量讓電纜跟著電極一起旋轉,。若安裝情況不允許，可在螺紋上緊前反向轉幾圈,，保證正常使用時電纜不會受太大的力,，避免電纜斷裂。更換完成后需要標定電極,。
更換變送器接線完畢,，送電。以本廠使用的JK系列為例,，需要在菜單中設定測量?jī)?nèi)容為pH值,、所用電極的類型為玻璃電極以及工藝標準所需要的阻尼值。設定完后需要標定電極,。
