概述
JK-LC系列橢圓齒輪流量計是用于管道中液體流量連續或間斷測量和控制的容積式計量儀表,。它具有量程范圍大、準確度高,、壓力損失小,、粘度適應性強、能測量高溫高粘液體,、標定方便,、安裝建議等諸多優點。適用于石油,、化工,、化纖、交通,、商貿,、食品、醫藥衛生等部門的流量計量,。
JK-LC系列系列橢圓齒輪流量計裝有指針和字輪累積裝置,，可現場直接顯示流經管道內的液體流量和瞬時流量。在計數機構中附加發訊裝置與電顯儀表配套可實現累積,、定量和瞬時流量遠傳集中控制,。加裝散熱器或橢輪欠齒可測量高溫、高粘液體,。
不同的液體（酸,、堿、鹽,、有機溶液等）流量計主體可選擇不同的材質制造,。
結構與工作原理
橢圓齒輪流量計由流量變送器和計數機構組成。變送器與計數機構之間加裝散熱器,，則構成高溫型流量計,。送變器由裝有一對橢圓齒輪轉子的計量室和密封聯軸器組成，計數機構則包含減速機構,、調節機構,、計數器、發訊器,。
計量室內由一對橢圓齒輪與蓋板構成初月形空腔作為流量的計量單位,。橢圓齒輪靠流量計進出口壓力差推動而旋轉，從而不斷地將液體經初月形空腔計量后送到出口處,，每轉流過的液體是初月形空腔的四倍,，由密封聯軸器將橢圓齒輪轉的總數以及旋轉的快慢傳遞給計數機構或發訊器,，便可知道通過管道中液體總量和瞬時流量。

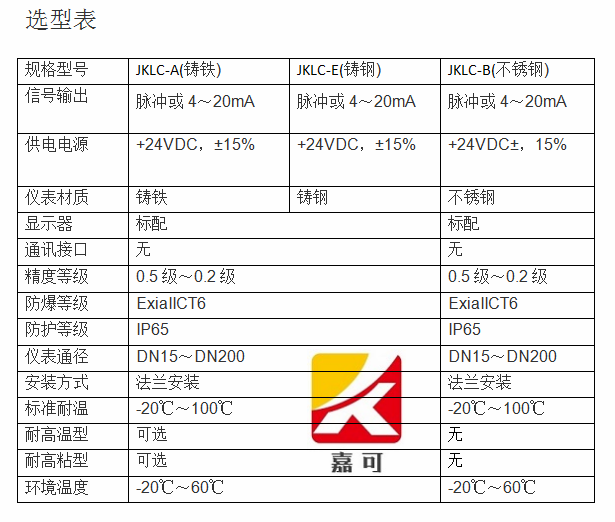

技術參數
