熱導式流量開關安裝說明示意圖
發布時間：2020-12-06 09:19:20
一般熱導式流量開關安裝方式有水平安裝,、側式安裝和垂直安裝三種:第一種是水平安裝,，即選擇管道水平段將流量開關從管道的正上方插入安裝。此安裝方式要求其管道內流動介質在流動時必須充溢整個水平段管道,，以此確保流量開關探頭能準確地檢測介質的流動情況,，若管道內介質流動時不能充溢整個管道，勢必造成流量開關探頭不能正確檢測介質的流動情況,，從而造成流量開關頻繁誤動作的情況發生,。
第二種是側式安裝，即選擇水平段管道將流量開關從管道側面中部插入安裝,。此安裝方式能彌補第一種安裝的不足,，有效解決管道內介質在正常流動時不能充溢整個管道的問題。

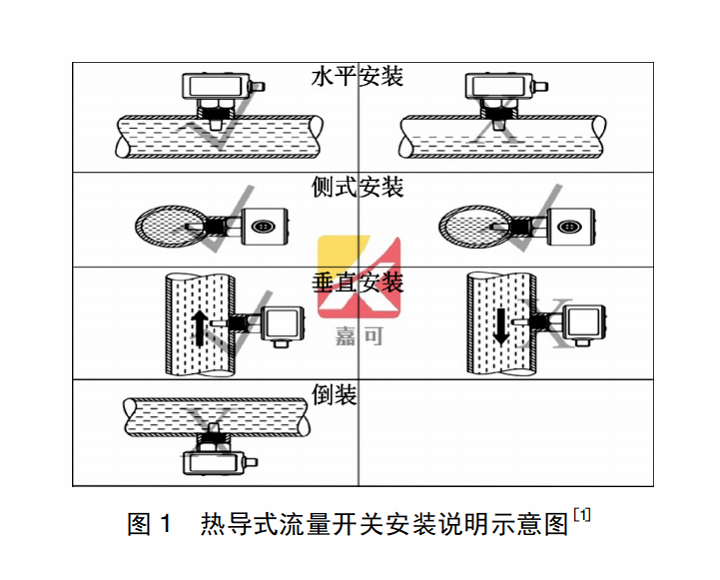

第三種是垂直安裝,，即選擇管道垂直段將流量開關從管道的側面插入式安裝,。此安裝方式要求其介質流向必須是由下至上，若介質流向是由上至下，則因管道的高低差問題及流體的重力因素,，在流動介質中斷后,，管道內的殘余介質流體會順管道繼續流動，這樣也會造成流量開關頻繁誤動作,，因此要求介質流向必須由下至上,。開關安裝說明見圖1。
在安裝過程中嚴禁采用倒裝的方式安裝,。為求能準確檢測管道內流動介質情況而采用的倒裝方式,，看似合理但存在許多弊端: 其一是管道的污物與雜質大多是沉淀在管道的底部，流量開關的探頭無形中成為管道中雜物的附著點,，探頭上雜物,、雜質越積越多后,，勢必嚴重影響其測量精度,，更甚者將導致管道堵塞。其二是在介質流動意外中斷后,，其殘余介質會匯聚于管道的底部,，造成流量開關仍然會檢測到有流體在流動，會錯誤判斷為設備管道內介質運行正常,，而造成設備事故,。
