1、楔形流量計工作原理

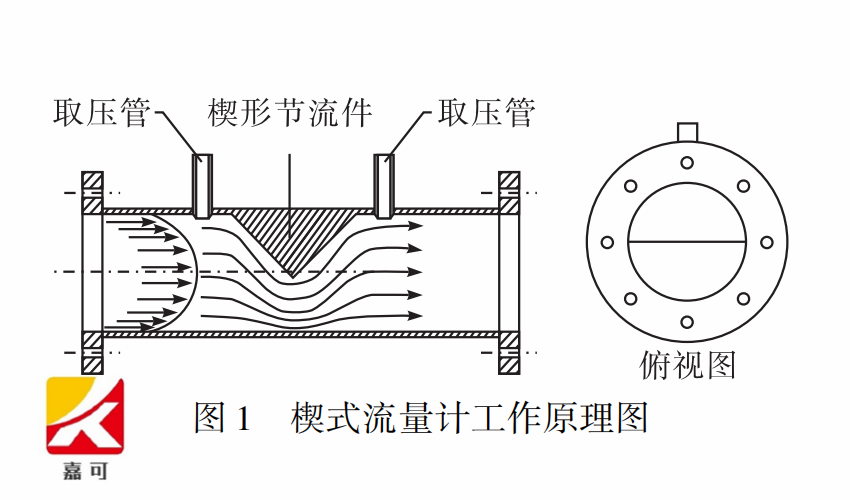

楔式流量計是利用帕努利原理,，將截面成Ｖ形的楔塊放入工藝管道中而構成的一種新型節流裝置,，通過楔塊產生差壓,，當流體通過楔式流量計時，由于楔塊的節流作用,，在楔塊前,、后側會產生了一個與體積流量值成平方關系的差壓，該差壓正比于質量或體積流量,。此差壓信號通過膜盒傳送到差壓變送器,，差壓變送器通過計算就會得出與差壓成平方關系的4-20mA信號，經顯示屏或DCS即可顯示出流量值,。楔塊一般安裝在管道的上部,，它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或黏稠液體及臟污介質順利通過,，不會在節流件上游側產生滯流,。對同一管徑，不同的楔比H/D（楔塊開口高度Ｈ和管道直徑Ｄ之比）可得到不同的典型流量范圍,。楔式流量計工作原理如圖１所示,。
2、楔式流量計特點
楔式流量計結構簡單,、可靠,、無可移動部件與易損部件，耐磨性好,，長期運行精度高,。經標定的楔式流量計流量系數基本誤差在±0.05％以內，重復性好,、穩定性好,、可靠性高、壽命長,、成本低及安裝維護方便,；結構獨特，無沉積,、不堵塞,，適用范圍廣，除應用于常規的氣體,、液體,、蒸汽外，特別適用于黏度高,、混合液易結晶,、高含塵氣體及含固體顆粒液體、漿狀液體,，如水煤漿,、蠟,、渣油、油漿,、黑水,、廢水等的流體測量，具有自清潔能力,，無滯流區,。
另外楔式流量計+雙法蘭變送器的檢測方式，省掉了引壓管的鋪設,，從而節省了伴熱源的鋪設和伴熱蒸汽的消耗,，楔式流量計的取壓接口可與表體和工藝管線進行整體保溫，通過流體本身的熱源保證楔式流量計冬季的防凍措施,，節省了裝置的蒸汽能源消耗和冷凝水排放,，對于裝置整體能耗的降低有一定的提高。
