壓力變送器是目前自動化儀表中最重要的一項產品,，在海洋石油油氣生產中各種類型的壓力變送器廣泛使用,，顯著提高了平臺自動控制水平，并保障平臺安全生產,。而隨著工藝流程越來越復雜,，尤其是稠油熱采技術的興起，高溫,、高粘介質對壓力變送器的影響越來越受到重視,。
稠油熱采蒸汽高溫可達400℃，壓力可以達到20MPa,，對于高溫,、高壓蒸汽計量，需要設置壓力變送器進行壓力計量,。由于蒸汽的工作壓力和工作溫度較高,，而常規壓力變送器的檢測原件耐溫一般在70℃上下，因而壓力變送器選型方案建議采用如下兩種：
（1）選用法蘭隔膜式,，同時帶有毛細管遠程安裝的壓力變送器,。隔膜式壓力變送器是由膜片隔離裝置和配用壓力變送器兩大部分組成。廣泛應用于石油,、化工,、醫藥、食品,、造紙等行業,，可測量具有強腐蝕性、高粘度,、易結晶及含有固體顆粒的液體/氣體介質壓力,。由于蒸汽設計溫度為400℃，工作溫度為350℃,，故毛細管填充硅油需選用耐高溫硅油,。高溫蒸汽法蘭隔膜及毛細管式壓力變送器安裝示意圖如圖3所示。圖3中壓力變送器毛細管內硅油采用高溫型硅油,，以防止高溫蒸汽損壞壓力變送器,。

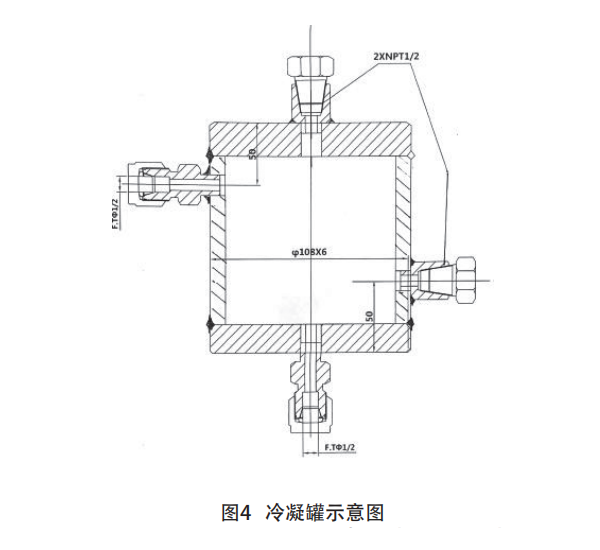

（2）選用常規壓力變送器，遠程安裝,，同時帶有冷凝罐,。對于高溫、高壓蒸汽，為了保障壓力變送器正常工作,，壓力變送器一般需要遠程安裝,，同時安裝有冷凝罐。冷凝罐作為保證冷凝液液位平衡和穩定的器件,。冷凝罐樣式如圖4所示,。
冷凝器左側面的接口與管線取壓孔連接，下面接口通過導壓管與變送器連接,，右側面的接口為排放口,，上面接口為注液口。當冬天不注熱時,，需要及時排放掉冷凝罐里的液體,，以防止冬天凍結。

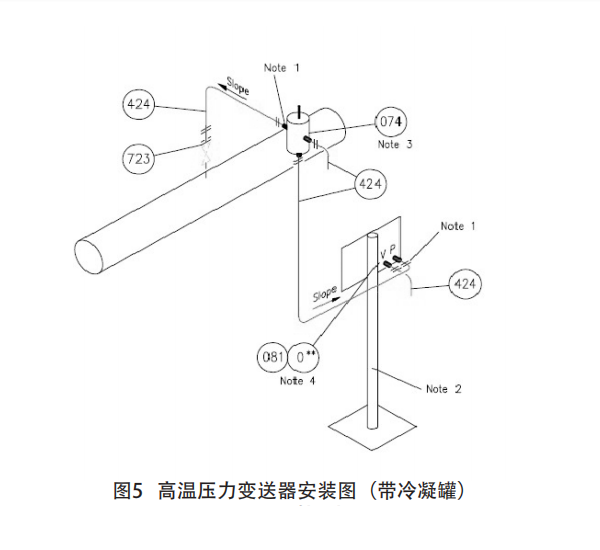

高溫蒸汽在冷凝罐中因?yàn)榕c環境換熱而不斷冷卻,，當蒸汽冷卻后的溫度低于飽和蒸汽壓下的飽和溫度時,，就會有一部分蒸汽冷凝成水析出。于是,，冷凝罐中的冷凝水位不斷抬高,，一直達到與傳感器連接的水平接口處,，繼續冷凝的冷凝水會通過與傳感器連接的水平導壓管返回蒸汽管道,，冷凝罐中的冷凝水液位保持穩定不變?；蛘咴谡羝?jì)量之前,，通過冷凝罐上方的注入孔注入水，并將液位達到與傳感器連接的水平接口處,。這樣高溫蒸汽就不會與壓力變送器檢測元件直接接觸,，損壞變送器。高溫蒸汽壓力變送器（帶冷凝罐）安裝方式如圖5所示,，其中074為冷凝罐,。
